DS-520 はんだ吸取器(ガンタイプ)

温調回路・ダイヤフラムポンプをガンタイプのボディに内蔵。SMD(表面実装部品)の除去も出来るコンパクト設計。カーボン入りのボディの採用により静電気対策も万全です。吸引ノズル(アース線付)とポンプが直結構造のため小型ながら強力な吸引力を発揮。

製品仕様

商品名 はんだ吸取器(ガンタイプ)
品番 / 機種名 DS-520
定格消費電力 AC100V-120W 50/60Hz
モーター出力 12W
設定温度 約300〜500℃(連続可変)
到達真空度 650mHg
最高圧到達時間 0.1秒
排気量(OPEN) 15R/X
ヒーター 100W
本体質量 約420g ※電源コードを除く
本体寸法 幅213 × 奥行42 × 高さ190㎜
こて先寸法 穴径1.0㎜
付属品 クリーニングピン ×1 ※本体に装着
フィルターカートリッジ(使い捨てタイプ) ×5
取扱説明書 ×1
JAN 4905058440050

使用上の注意

  • 使用時は高温になりますのでこて台や金属物の上におき可燃物物のそばに置かないで下さい。
  • 長時間の未使用通電は避けて下さい。こて先の切断、メッキ部の研磨はこて先の寿命を縮めます。
  • 鉛フリーはんだ使用時はこて先が著しく消耗します。鉄メッキのこて先を用意している機種もあります。詳細はお問い合わせ下さい。
  • 作業終了後にこて先にはんだをつけてからプラグを抜いて下さい。

オプション品

DD-1 はんだ吸取器用スタンド

JAN:4905058440043
対応機種:DS-520
入数:1

税抜 3,500円

ショッピングサイトで購入

サプライ品(補修・交換用部品)

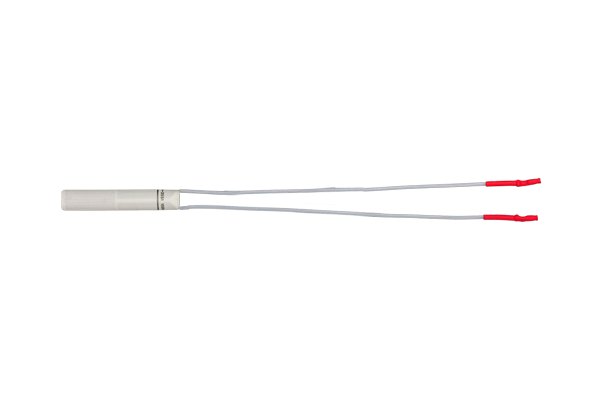

DS-510/520-06 はんだ吸取器用ヒーター

JAN:4905058441088
対応機種:DS-510/520
定格:100V-100W
入数:1本

税抜 3,500円

ショッピングサイトで購入

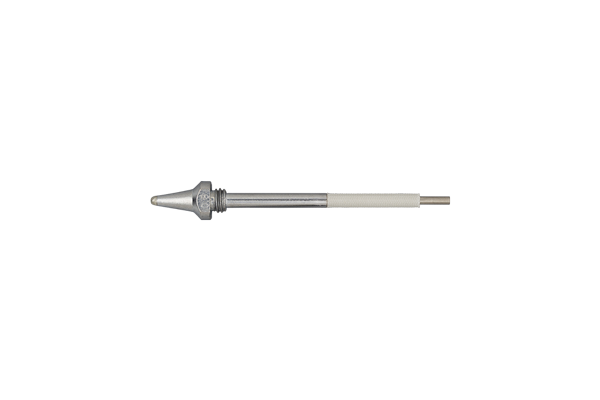

DS-510-01-08 はんだ吸取器用ノズル(0.8㎜)

JAN:4905058441057
対応機種:DS-520、DS-510
定格:φ0.8㎜
入数:1本

税抜 4,200円

ショッピングサイトで購入

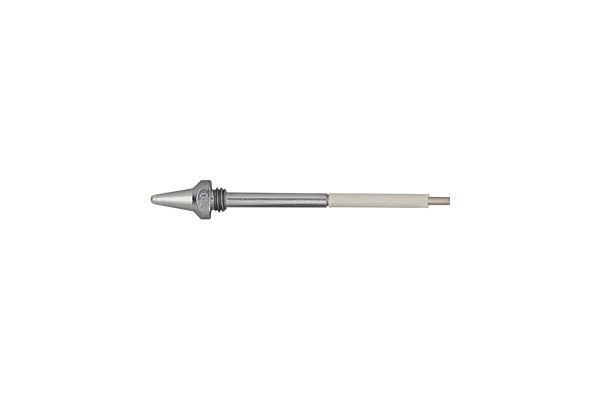

DS-510-01-10 はんだ吸取器用ノズル(1.0㎜)

JAN:4905058441064
対応機種:DS-520、DS-510
定格:φ1.0㎜
入数:1本

税抜 4,200円

ショッピングサイトで購入

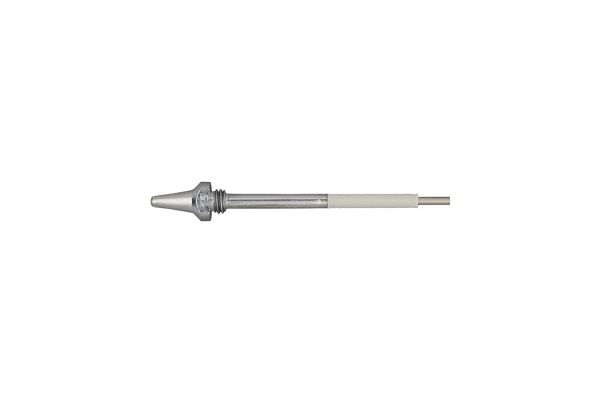

DS-510-01-15 はんだ吸取器用ノズル(1.5㎜)

JAN:4905058441071
対応機種:DS-520、DS-510
定格:φ1.5㎜
入数:1本

税抜 4,200円

ショッピングサイトで購入

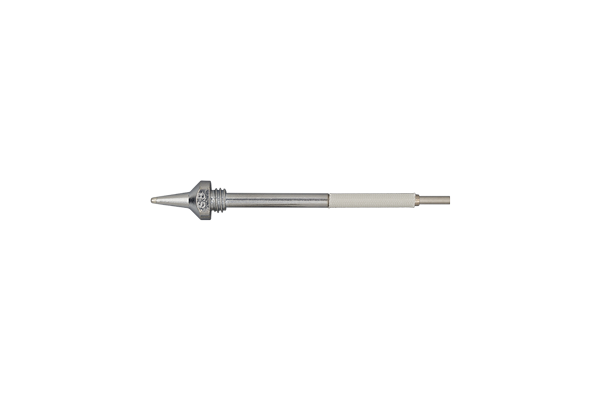

DS-510-01-08 Uスリム はんだ吸取器用ノズル(0.8㎜ Uスリム)

JAN:4905058441019
対応機種:DS-520、DS-510
定格:φ0.8㎜ Uスリム
入数:1本

税抜 4,200円

ショッピングサイトで購入

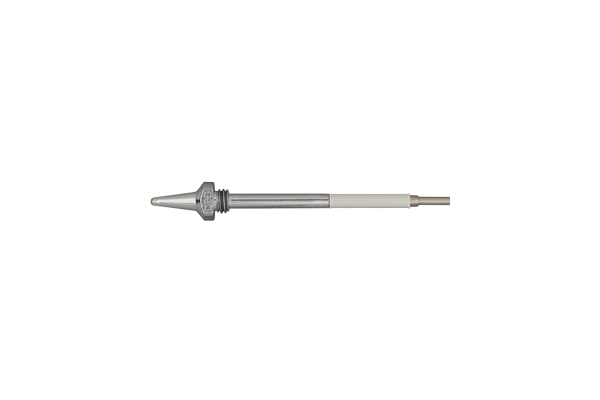

DS-510-01-08 スリム はんだ吸取器用ノズル(0.8㎜ スリム)

JAN:4905058441026
対応機種:DS-520、DS-510
定格:φ0.8㎜ スリム
入数:1本

税抜 4,200円

ショッピングサイトで購入

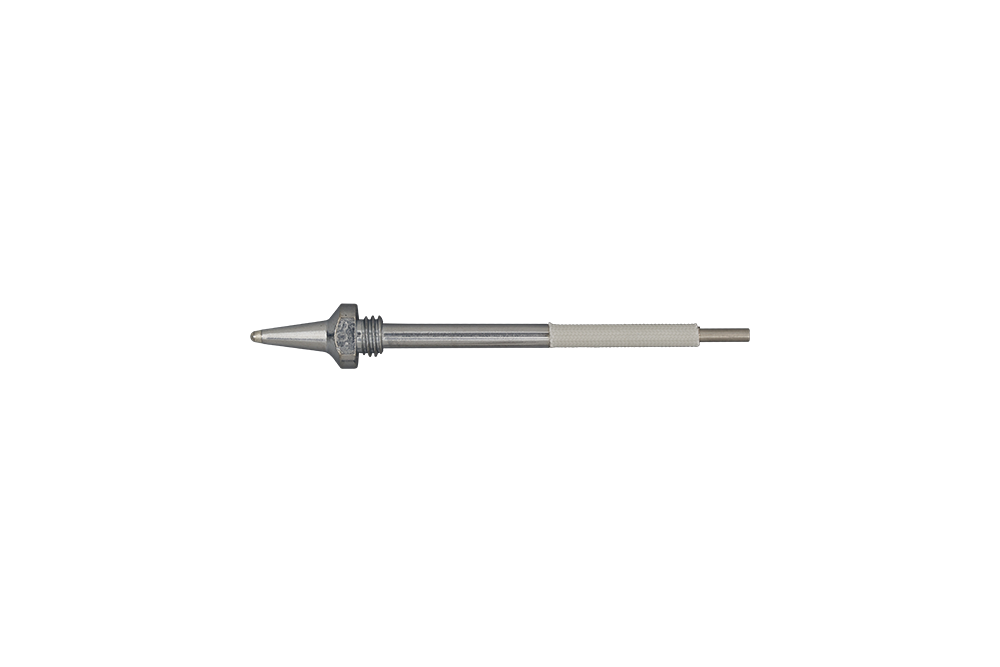

DS-510-01-10 スリム はんだ吸取器用ノズル(1.0㎜ スリム)

JAN:4905058441033
対応機種:DS-520、DS-510
定格:φ1.0㎜ スリム
入数:1本

税抜 4,200円

ショッピングサイトで購入

DS-510-08 はんだ吸取器用フィルターカートリッジ

JAN:4905058441095
対応機種:DS-510、DS-520
入数:5個

税抜 2,500円

ショッピングサイトで購入

よくあるご質問

こて先の寿命を教えて下さい。

使用する環境やワークにより著しい差があります。消耗品としてお考え下さい。

温調の出来るはんだこてはありますか?

ありません。当社の400Wまでのこてでしたら、別売りのSPC-401を使用しコントロールします。

はんだ槽は鉛フリー対応でしょうか?

HP-411Sが対応しています。(※販売終了)

鉛フリーはんだを使用するとき、こて先は普通のもので大丈夫ですか?

使用できますが、従来の共晶はんだと比べるとこてさきは3~7倍早く減ります。鉄メッキ仕様などの対応こて先を使用して下さい。

鉛フリーはんだを使用した時、こて先が黒くなりはんだがうまく乗りません。

こて先が酸化したためです。はんだ作業後は必ず、はんだをこて先に付けてから収納して下さい。

鉛フリーはんだの手はんだ付け作業時の異なる点、注意点は?

こてさきの温度管理ができる機器を使用し、濡れ性(はんだのノリ)が悪いため迅速な作業が必要です。

鉛フリーはんだと従来の鉛入りはんだとの違いはどこですか?

鉛フリーはんだは錫、鉛系のはんだから、鉛を取り除き、錫に微量な銀や銅を混ぜた物で、融点は217℃(当社3AG)で従来の共晶はんだより約40℃程高くなっています。

鉛フリーはんだには、どんな種類があるのですか?また、どれを選べばよいですか?

大きく分け①Sn-Ag系②Sn-Zn系③Sn-Bi系等があります。①②は、クリームはんだなどのリフロー用。③は、はんだ槽などのフロー用に向いています。手はんだ付けには、①の中のSn-3Ag-0.5Cuが適しています。

板金用はんだこてのヒーター寿命時間はどの位ですか?

SS、SHシリーズで約200時間です(連続通電)。

焼印に使えますか?

ご使用頂けますが、焼印の場合は通常のハンダ付け作業に比べコテ先の放熱効果が悪くなり、ヒーター線が早期に断線したりヒーター寿命にバラツキが発生することがあります。またパワーコントローラーを併用し温度が上がり過ぎないようにしてください。
