PJ-203A1 プラジェット・ハンディタイプ(溶接専用)(塩ビ溶接専用ヒートガン)

塩ビ溶接に最適な温度と風圧を実現しました。床材の継目処理や塩ビ溶接棒を使った作業に最適です。別売りのアタッチメントを使用して床溶接ができます。

製品仕様

商品名 プラジェット・ハンディタイプ(軽量型)
品番 / 機種名 PJ-203A1
定格消費電力 AC100V-300W 50/60Hz
スイッチ スライド式3段切換スイッチ(切・送風・熱風)
温風温度 約310℃ ※測定は吹出口より3㎜の位置
風圧 130㎜Aq
本体質量 約740g ※電源コードを除く
本体寸法 本体径 φ70 × 長さ260 × 高さ191㎜
付属品 フィルター(PJF-1) ×1
R型スタンド(PJ-R) ×1
溶接塩ビ棒・軟質タイプ(PPB-3N) ×1
取扱説明書 ×1
適合アタッチメント スピードノズル(AT-43)
JAN 4905058210189

使い方・使用例・注意事項

正しい使い方

基盤からの部品外し
シール剥がし
消耗品交換 ~ヒーター編~
消耗品交換 ~マイカ編~
消耗品交換 ~カーボン編~

使用例

熱収縮チューブの収縮

※スプーンノズル AT-11との併用で、収縮対象を回転させずに作業ができます。 ※熱風集中ノズル AT-21との併用で、局部への作業性が向上します。

熱収縮フィルムの包装

ビデオテープ、雑誌など

成形品のばり加工

粘着シールはがし

ラベル、シールなど

樹脂の曲げ加工

塩ビパイプなど ※R型スタンドを使用すると便利です。

塗料の乾燥促進

熱硬化性パテ、バンパー修理など

基板からの部品外し

AT-21を使用すると便利です。

塩ビ棒による溶接

※PJ-214A, 203A1, 215Aのみ使用可能です。

塩ビシートの熱溶着

※平型ノズルAT-31と圧着ローラーAT-51との併用をお勧めします

使用上の注意

  • ご使用前に必ず点検の実施をお願いします。
  • 本製品は高温工業用熱風機です。
  • 吹き出し温度は300℃以上、本体の内部温度は1000℃以上になります。
  • ご使用方法の誤りや点検を怠ると、火災、火傷、感電などの事故が発生する恐れがあります。
  • ご使用後は、必ず本体を冷やすために送風運転を行なって下さい。
  • 事故防止、安全運転のため必ず定期点検を実施して下さい。

オプション品

AT-43 スピードノズル

JAN:4905058211070
対応機種:PJ-203A/A1/215A/216A(要AT-22)※400Wヒーター時のみ/218A(要AT-22)
●溶着:溶接棒での溶接を効率良く行うためのノズルです。プラジェットに装着し、もう一方の穴に溶接棒を差し込んで使用します。

税込 7,000円

ショッピングサイトで購入

PJ-L L型スタンド

JAN:4905058211018
対応機種:プラジェット全機種
●作業デスクなどの端部にクランプ固定して使用するプラジェット固定用のスタンドです。
●プラジェット取付部がフレキシブルに可動するので、熱風の方向を自在に変えられます。
●セット内容:
L型スタンド ×1
PJスタンド用ホルダー ×1

税込 21,000円

ショッピングサイトで購入

PJ-S S型スタンド

JAN:4905058211025
対応機種:プラジェット全機種
●作業デスクなどの上面の平面部に、ネジ止め固定して使用する、プラジェット固定用のストレート型スタンドです。
●プラジェット取付部がフレキシブルに可動するので、熱風の方向を自在に変えられます。
●セット内容:
ストレート型スタンド ×1
PJスタンド用ホルダー ×1
スタンド固定ネジセット ×1セット(固定用ネジ、ワッシャー各4)

税込 19,000円

ショッピングサイトで購入

PJ-R R型スタンド

JAN:4905058211117
対応機種:PJ-203A/203A1/206A/206A1/208A/208A1/214A
●プラジェットを立て掛けるスタンドです。
●商品に付属していますが、別売りとしてのご用意もございます。

税込 900円

ショッピングサイトで購入

サプライ品(補修・交換用部品)

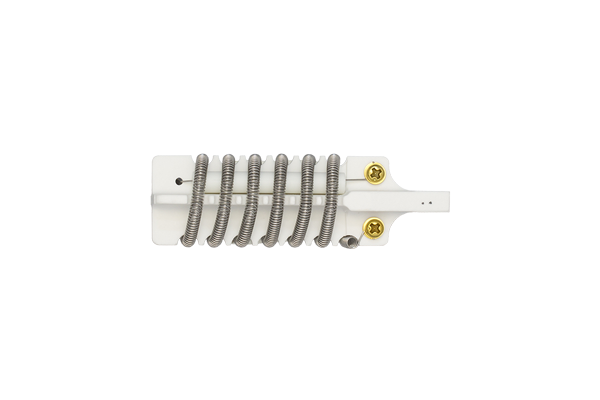

PJ-203A-H 交換用ヒーター

JAN:4905058210554
対応機種:PJ-203A、PJ-203A1
消費電力:100V-300W
入数:1本

税込 1,400円

ショッピングサイトで購入

ZMS-1 絶縁マイカ

JAN:4905058212022
対応機種:PJ-203A/203A1
●ラジェット本体とヒーターとの絶縁用マイカセットです。
●定期的に点検していただき、焼けて傷んでいる場合は早めに交換してください。
入数:絶縁マイカセット 1セット(4枚入)

税込 850円

ショッピングサイトで購入

PJF-1 フィルター

JAN:4905058212206
対応機種:PJ-203A/203A1/206A/206A1/208A/208A1/210A/214A
入数:2枚
●プラジェット後部の交換用フィルターです。
●本体内部への異物混入を軽減します。
●ゴミやほこりがたまり目詰まりしないようお手入れしていただき、汚れがひどくなったり傷んできた場合は、早めに交換してください。

税込 220円

ショッピングサイトで購入

KBS-1 カーボンブラシセット(2個入)

JAN:4905058212008
対応機種:PJ-203A/203A1/206A/206A1/208A/208A1/214A
●プラジェット用モーターの交換用カーボンブラシセットです。
●長さが半分以下になったら早めに交換をお願い致します。
入数:カーボンブラシセット(2個入)

税込 550円

ショッピングサイトで購入

よくあるご質問

異電圧仕様で110Vや220Vは製作出来ますか?

110Vや220V仕様は準標準品(PJ-210AとPJ-218Aを除く)としてのご用意があります。その他の電圧についてはご相談下さい。PJ-230は200V、220V、230Vのみです。

温度調節の方式は何ですか?

PJ-214Aは、位相制御方式。PJ-218Aは、位相制御+比例制御方式。その他の機種は、単機能となります。

消耗部品の交換は自分でできますか?

可能です。ヒーター、マイカなど。交換方法の記述があります。ご参照下さい。

塩ビ溶接に使用するのに適したモデルはどれですか?

PJ-203A、PJ-215Aになります。

主にどのような用途に使用されていますか?

高温の熱風を使用して、乾燥・溶解・過熱・熱収縮チューブ、シュリンク包装などの作業に使用されています。

プラジェットを連続運転で使用したいのですが。

可能です。ただし、無人運転は出来ません。固定運転時は離れないようにお願いします。また、ご使用条件により運転時間が短くなる場合があります(PJ-M10を除く)。
